1分钟有效掌握球形网架的安装施工技术
发布时间:2021-10-28 14:33:24      点击次数:474

在明确球形网架安装技术之前,网架制造厂家带您先了解一下球形网架的概念。


01

什么是球形网架?

球形网架是一种新型的屋盖承重结构,属于多次超静定空间结构体系,它改变了平面屋架结构的受力状态,能够承受来自各方的荷载。


02

那么网架又具备哪些特点呢?

以螺栓球节点网架为例。螺栓球节点网架是一种新型的屋盖承重结构,属于多次超静定空间结构体系,这种平板形网架,结构新颖美观,杆件规律性强,网格统一,整体性好,空间刚度大,抗震性能好且便于安装。


03

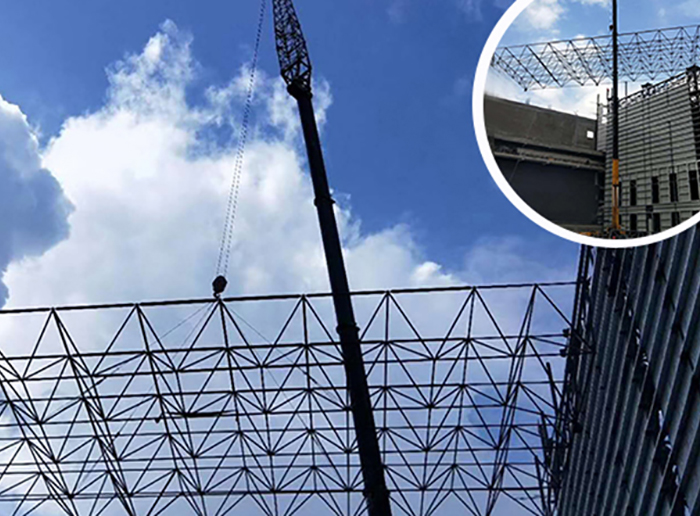

六种常见网架安装方法

常见的网架安装方法主要有六种,分别为高空散装法、分块安装法、高空滑移法、整体吊装法、整体提身法、整体顶升法。每一种安装方法都有其特点,我们在进行网架安装的时候,要根据实际的情况考虑到经济、安全、工期等各项因素选择合适的安装方法。

网架制造

04

网架施工流程

材料采购、加工、制作→按规格打捆运至施工现场→搭建网架组装所需施工平台→在施工平台上拼装焊接成型→利用滑移小车及导链滑出施工平台→完成合拢拼装焊接后去掉滑移小车及导链,就位校正尺寸焊接支座。


05

六大注意要素

1、网架安装过程中应对网架的支座轴线、支承面标高(或网架下弦标高),网架屋脊线、檐口线位置和标高进行跟踪控制,发现误差积累应立即停止安装,查明原因并及时纠偏。纠偏时刻用千斤顶、倒链、钢丝绳、经纬仪、水准仪、钢尺等工具进行。


2、网架安装后注意支座的受力情况,网架支座的施工要严格按照设计要求进行。做到螺栓球节点与支座紧密结合,支座垫板、限位板等应按规定顺序、方法安装。确保网架的整体平整度与刚度。


3、采用小拼单元进行拼装时,要严格控制小拼单元的定位线和垂直度。


4、各杆件与节点连接时中心线应汇交于一点,螺栓球应汇交于球心。


5、严格按照图纸施工,确保每个节点、杆件对号入座,严谨强行安装,确保网架在安装过程中不出现较大附加应力。


6、对参加施工的全体人员进行技术交底及安全教育;对参与网架安装人员的测量工、起重司机、信号工等特种人员必须持证上岗。
